ELTOOL
Amerikan firması olan ELTOOL, su basıncı ile çalışan 90 derece kafalar ile delme ve kama açma, yada 13.500 devire kadar hızladırıcı kafalar üretmektedir. CNC tezgahlarda kafayı sabitlemeden pozisyonlamasını değiştirerek takımın yönünü değiştirerek, delik içerisinde farklı yönlerde kesme işlemleri yapılabilabilmektedir.
ELTOOL firmasının Türkiye’deki tek mümessili MEGATEK A.Ş.’dir.
Firmanın resmi web sitesi https://eltool.com/
90 derece kafalar
C eksenli tornalarda canlı takım olarak bağlanan çap 16mm olan 90 derece kafa.
Hız arttırıcılar (13.500 devir/dakika’ya kadar)
Kama açma

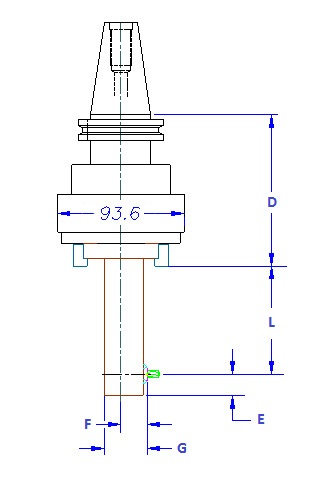

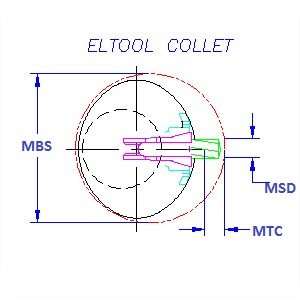

| Head Size | Spindle | L | E | F | G | MBS | MSD | MTC |
|---|---|---|---|---|---|---|---|---|
| 0 | Weldon | 50.8 | 6.35 | 10.312 | 15.367 | 15.875 | 3.175 | 0.381 |
| 1 D 1 Drilling | Taperlock | 76.2 | 12.7 | 11.8 | 20.7 | 25.4 | 2.9 | 3.2 |
| El Tool | 76.2 | 12.7 | 17.5 | 25.0 | 28.6 | 3.3 | 2.4 | |
| Weldon | 76.2 | 12.7 | 12.7 | 20.7 | 25.4 | 3.3 | 3.2 | |
| 1 M 1 Milling | Taperlock | 76.2 | 9.5 | 15.9 | 23.8 | 28.6 | 2.9 | 3.2 |
| El Tool | 76.2 | 9.5 | 19.0 | 25.0 | 28.6 | 3.3 | 3.2 | |
| ER-8 | 76.2 | 9.5 | 25.4 | 33.3 | 36.5 | 5.0 | 3.2 | |
| Weldon | 76.2 | 9.5 | 18.5 | 26.5 | 33.3 | 6.0 | 4.8 | |
| 2 D 2 Drilling | El Tool | 101.6 | 15.9 | 18.3 | 28.6 | 41.3 | 5.0 | 7.1 |
| ER-11 | 101.6 | 15.9 | 31.8 | 41.9 | 47.6 | 7.0 | 3.6 | |
| Weldon | 101.6 | 15.9 | 23.0 | 33.3 | 38.1 | 8.0 | 3.2 | |
| 2 M 2 Milling | El Tool | 101.6 | 15.9 | 24.8 | 34.9 | 44.5 | 5.0 | 7.1 |
| ER-11 | 101.6 | 15.9 | 39.0 | 49.2 | 57.2 | 7.0 | 3.6 | |
| Weldon | 101.6 | 15.9 | 27.9 | 38.1 | 47.6 | 9.5 | 3.2 | |
| 2 TD Hi Torque Drilling | El Tool | 101.6 | 15.9 | 19.05 | 27.78 | 36.52 | 4.77 | 4.77 |
| ER-11 | 101.6 | 15.9 | 30.48 | 39.67 | 44.45 | 7.0 | 3.18 | |
| Weldon | 101.6 | 15.9 | 21.75 | 31.00 | 36.52 | 10.0 | 2.40 | |
| 2 TM Hi Torque Milling | El Tool | 101.6 | 13.5 | 23.80 | 32.38 | 38.10 | 4.77 | 1.25 |
| ER-11 | 101.6 | 13.5 | 37.30 | 46.00 | 49.23 | 7.0 | 1.25 | |
| Weldon | 101.6 | 13.5 | 28.00 | 36.70 | 41.27 | 10.00 | 1.60 | |
| 3 M 3 Milling | ER-11 | 127.0 | 17.5 | 35.3 | 56.5 | 63.5 | 7.0 | 3.2 |
| ER-16 | 127.0 | 17.5 | 46.0 | 66.7 | 76.2 | 10.0 | 6.4 | |
| Weldon | 127.0 | 17.5 | 34.4 | 55.6 | 66.7 | 12.0 | 6.4 |
